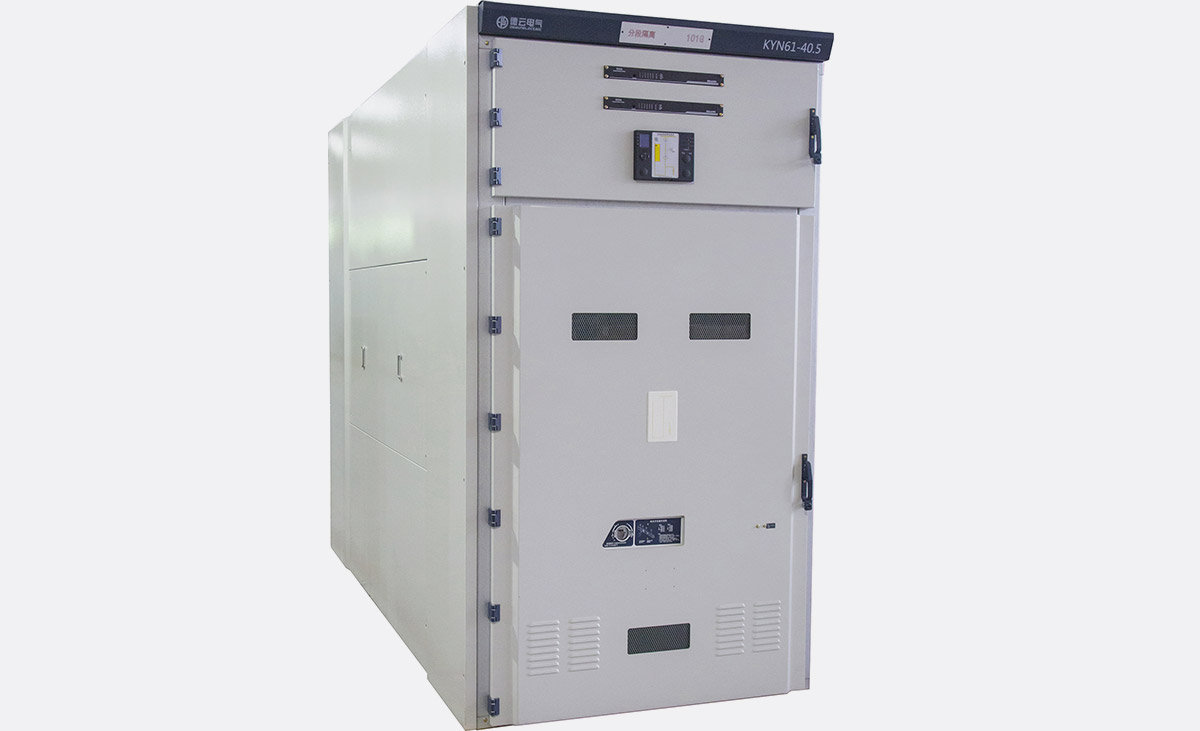

配用40.5kV固封極柱式真空斷路器，柜體采用覆鋁鋅板經沖折后，用高強度螺栓組裝而成；門板采用噴塑處理，表面光潔，漆面強度高；手車與柜體的配合精度高，手車推移出輕便、互換性強；該系列柜型具有良好的五防功能。KYN61-40.5型鎧裝移開式交流金屬封閉開關設備用于35kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用，具有控制、保護和監視等功能。
KYN61-40.5型系列鎧裝移開式交流屬封閉開關設備符合《GB/T3906 3.6～40.5kV交流金屬封閉開關設備和控制設備》、《GB/T11022高壓開關設備和控制設備標準的共用技術要求》、《DL/T404交流高壓開關柜訂貨技術條件》、《IEC 62271 High-voltage switchgear and controlgear》系列標準。
周圍空氣溫度：-15℃~+40℃；
海拔高度：1000m及以下；
濕度條件：
日平均值不大于95%, 水蒸氣壓力日平均值不超2.2KPa；
月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPa。
地震烈度：不超過8度；
沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商。
| 名稱 | 單位 | 技術參數 | |
| 額定電壓 | kV | 40.5 | |
| 額定電流 | 主母線的額定電流 | A | 630、1250、1600、2000 |
| 配用斷路器的額定電流 | A | 630、1250、1600、2000 | |
| 額定絕緣水平 | 1min工頻耐受電壓(極間，對地/斷口) | kV | 95/115 |
| 雷電沖擊耐受電壓(極間，對地/斷口) | kV | 185/215 | |
| 輔助回路、控制回路的工頻耐受電壓/1min | V | 2000 | |
| 額定頻率 | Hz | 50 | |
| 額定短路開斷電流 | kA | 20、25、31.5 | |
| 額定短路時耐受電流/額定短路持續時間 | kA/4s | 20、25、31.5 | |
| 額定峰值耐受電流 | kA | 50、63、80 | |
| 額定短路關合電流 | kA | 50、63、80 | |
| 控制回路額定電壓 | V | DC：110、220、 AC：110、220 | |
| 外形尺寸(寬X深X高) | mm | 1400(1200)x2800x2800 | |
| 防護等級 | 開關設備外殼 | IP41 | |
| 隔離間（柜門打開時） | IP2X | ||
