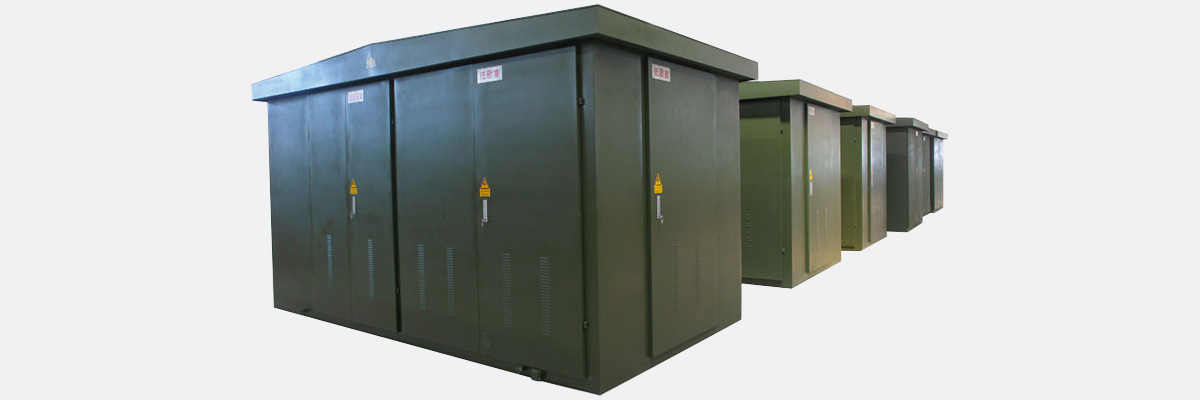

YBW-24預裝式變電站
該系列預裝式變電站是一種把高壓開關設備，配電變壓器、低壓配電設備根據用戶要求，按一次線路方案，由工廠預制成型的戶外式成套裝置。高壓開關設備可選用：ABB、SIEMENS、F＆G的SF6環網開關柜或ISARC及FN型壓氣式負荷開關柜，可為終端或環網供電單元；變壓器可選用SC9型干式變壓器或S9油浸式變壓器，低壓配電裝置采用進口或國產名優低壓開關，斷路器，交流接觸器，各獨立單元裝設完善的控制、保護、帶電顯示及站用照明系統。箱體內可裝設溫度、濕度自動控制裝置及強迫通風系統。
該系列預裝式變電站適合于7.2~40.5kV的環網供電和終端供電系統中，城市高層建筑，住宅小區、廠礦企業、地鐵、碼頭、賓館、商場、公園、車站、學校、醫院、油田、機場、港口和臨時性設施等供電，風力發電系統的電網連接，道路照明供電等。
1.戶外設計、使用壽命長。
2.緊湊設計、實用效率高。
3.各隔室間隔板及進出線封套防止灰塵和濕氣進入各室。
4.門、頂蓋及側板具有隔熱層、具有隔熱作用。
5.組裝式結構、可以很方便的更換各個體單元。
6.各元器件拆卸、安裝方便。
7.可有效防止凝露。
8.外殼采用可回收材料、符合環保要求。
9.多用途設計、與環境協調。
| 分 類 | 項 目 名 稱 | 單 位 | 主 要 技 術 參 數 | |||
| 高壓?jiǎn)卧?/td> | 額定頻率 | Hz | 50 | |||
| 額定電壓 | kV | 7.2 | 12 | 40.5 | ||
| 主母線額定電流 | A | 630 1250 1600 | ||||
| 額定短時耐受電流/時間 | kA/s | 20/4 25/3 31.5/4 | ||||
| 額定峰值耐受電流 | kA | 50 63 80 | ||||
| 1min工頻耐受電壓(對地/斷口) | kV | 32/36 | 42/48 | 95/115 | ||
| 雷電沖擊耐受電壓(對地/斷口) | kV | 60/70 | 75/85 | 185/215 | ||
| 額定短路開斷電流 | kA | 20 25 31.5 | ||||
| 接地回路短時耐受電流/時間 | kA/s | 20/2 20/4 | ||||
| 主回路額定短路關合電流 | kA | 50 63 80 | ||||
| 額定有功負載開斷電流 | A | 630 | ||||
| 額定閉環開斷電流 | A | 630 | ||||
| 額定電纜充電開斷電流 | A | 10 | ||||
| 額定開斷空載變壓器容量 | kVA | 1250 | ||||
| 額定轉移電流 | A | 1700 | ||||
| 機械壽命 | 次 | 3000 | 5000 | 10000 | ||
| 低壓?jiǎn)卧?/td> | 額定頻率 | Hz | 50 | |||
| 額定電壓 | kV | 0.4/0.23 | ||||
| 額定絕緣電壓 | V | 690 | ||||
| 主回路額定電流 | A | 100~3200 | ||||
| 額定短時耐受電流 | kA/s | 30/1 50/1 100/1 | ||||
| 額定峰值耐受電流 | kA | 63 105 176 | ||||
| 5s工頻耐受電壓 | kV | 2.5 | ||||
| 雷電沖擊耐受電壓(對地/斷口) | kV | 6月8日 | ||||
| 變壓器單元 | 類型 | 油浸式 | 干式 | |||
| 額定頻率 | Hz | 50 | ||||
| 額定電壓 | kV | 12(7.2)/0.4(0.23) | ||||
| 額定容量 | kVA | 30~1600 | ||||
| 1min工頻耐受電壓 | kV | 35(25) | 28(20) | |||
| 雷電沖擊耐受電壓 | kV | 75(60) | ||||
| 阻抗電壓 | % | 4 6 | ||||
| 分接范圍 | ±x2.5% ±x5% | |||||
| 聯接組別 | Y，yn0 D,yn11 | |||||
| 箱體 | 高、低壓室防護等級 | IP33D | ||||
| 變壓器室防護等級 | IP23D | |||||
| 聲級水平(油浸式/干式) | dB | ≤50/55 | ||||
| 二次回路耐壓水平 | kV | 1.5/2 | ||||
